Un oxímetro de pulso es un dispositivo sencillo que permite medir de manera bastante precisa las pulsaciones detectando la cantidad de oxígeno en sangre.
Cuando la sangre se oxigena al pasar por los pulmones, la hemoglobina (Hb) se transforma en oxihemoglobina (HbO2), de modo que puede transportar el oxígeno. Los dos compuestos, hemoglobina y oxihemoglobina, tienen diferentes niveles de absorción de las diferentes longitudes de onda de la luz.
hasta los 600 nm aproximadamente, la diferente absorción es difícil de distinguir con un dispositivo simple, pero a partir de ese valor y especialmente entre los 650 nm (rojo) y los 950 nm (infrarrojo) la diferencia de comportamiento entre la oxihemoglobina y la hemoglobina es más sencilla de distinguir. Hasta los 800 nm aproximadamente, la hemoglobina absorbe más la luz (roja) y desde ese punto se invierte, siendo la oxihemoglobina la que absorbe más la luz (infrarroja)
Basándose en el comportamiento frente a las diferentes longitudes de onda, se puede detectar la presencia o ausencia de oxígeno y con ella, lo que nos interesa en este artículo, el pulso.
La manera más precisa de medir la oxigenación es observar el comportamiento de la luz, de diferentes longitudes de onda, que atraviesa una parte translúcida del cuerpo y que en un niño puede ser incluso la palma de la mano pero en un adulto será necesario observar el lóbulo de la oreja, bien irrigado pero traslúcido, la nariz o un dedo. El dispositivo para medir la presencia de sangre oxigenada emite una luz roja y detecta la intensidad que atraviesa y posteriormente procede de la misma forma con luz infrarroja. En función de las diferentes intensidades absorbidas se puede establecer el nivel de oxígeno.
Una manera más sencilla (y menos precisa) puede ser observar sólo la cantidad de luz roja que atraviesa en cada momento (más hemoglobina, menos luz) El inconveniente es discriminar la luz parásita, lo que requerirá un aislamiento (oscuridad en el dispositivo) difícil de conseguir en presencia de luz ambiente intensa. Otra alternativa simple es medir la cantidad de luz infrarroja que atraviesa una zona irrigada; la luz parásita será menor y más sencillo filtrarla pero la diferencia de absorción, como se aprecia en la gráfica de arriba, también, por lo que será necesario amplificar más la señal detectada. Y existe una tercera alternativa, en la línea de simplificar la medida considerando que sólo el pulso es relevante en el sensor, que es medir la luz reflejada en lugar de la absorbida.
Esta tercera vía se ha vuelto más relevante, tanto que ya existen soluciones específicas, tanto basadas en el reflejo de una intensa luz verde como del rojo y del infrarrojo de las longitudes de onda descritas. En esa línea, el NJL5501R, por ejemplo, está formado por un emisor de luz roja muy pura (muy cercana a los 650 nm) situado en un extremo del integrado, otro emisor de luz infrarroja también muy pura (muy cercana a loss 950 nm) en el extremo opuesto y un receptor en la parte central.

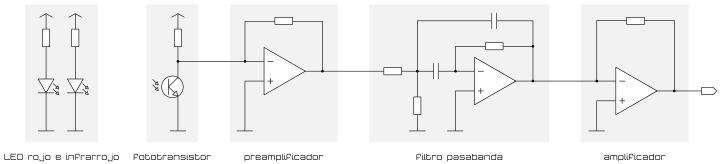

El esquema de la imagen de abajo muestra un montaje básico del oxímetro-pulsómetro. Si, como se ha dicho, en el funcionamiento inicial se ilumina alternativamente con una y otra luz, puede parecer que falta algún tipo de oscilador, pero hay que tener en cuenta que será un dispositivo microcontrolado cuyo software se encargará de activar y verificar cada luz en intervalos rápidos. El montaje usando un fotodiodo, es similar (sólo recordar que con la luz polariza en inversa) Puede parecer que la velocidad de conmutación condicione el tipo de sensor pero la magnitud de este tipo de medidas biológicas es relativamente lento. El filtro pasa-banda puede separarse en pasa-altos y pasa-bajos y funciona razonablemente bien con filtros pasivos. Lógicamente, el montaje será el mismo si se opta por trabajar sólo con un tipo de luz.
Hay varios factores críticos que pueden hacer que fracase el diseño de un sensor de pulso. En primer lugar, no hay que desatender al diseño del contenedor del montaje ya que esta medición es sensible a la luz ambiente. Por lo que a mi experiencia respecta, he tenido suerte, como empecé las pruebas de diseño del sensor de pulso para un proyecto de gestión del sueño, hacía las pruebas más largas en condiciones de oscuridad por lo que me resultó sencillo discriminar los datos obtenidos en las «pruebas de escritorio» y caer en la cuenta del posible inconveniente que la luz ambiental representa.
La elección de los componentes utilizados tampoco es trivial, concretamente la longitud de onda de emisores y receptores de luz determinará que se esté midiendo o no la posición relevante en el espectro. En este caso sí que he tenido problemas, seguramente por comprar componentes baratos, especialmente en la medida de la luz infrarroja y más concretamente en la (no) discriminación la parte visible del espectro.
Aunque es posible un montaje mínimo con fotoemisor (LED) y fotorreceptor (fototransistor) la interpretación de los datos se complica bastante y la posibilidad de error aumenta considerablemente. Si duda, la mejor opción es filtrar y amplificar la señal antes de monitorizarla; en este sentido, lo mínimo recomendable es añadir un amplificador operacional o considerar la posibilidad de utilizar para el circuito alguno de los fotorreceptores comerciales que los incluyen, cuidando elegir uno cuyo comportamiento (longitud de onda) sea adecuado para este fin (ya que son más frecuentes los que trabajan con luz ambiente)
Por último, el diseño de la PCB también es significativamente relevante. En las que llamaba antes «pruebas de escritorio», era viable disponer de emisor y receptor conectado por cable a una protoboard, pero en las monitorizaciones más largas parecía inviable construir un dispositivo así. En mi caso, para mi proyecto de monitorización del sueño, la solución es disponer la electrónica en la pulsera (conectada a su vez a la base, ya sea por cable o por Bluetooth) y los sensores conectados a ella. Si se trata de un dispositivo autónomo, la integración de los componentes y el tamaño de la PCB son críticos en el diseño llegando a cobrar más dificultad que el propio diseño electrónico, en general sencillo, como se ha visto.
Por los problemas de integración que describo arriba, empecé a utilizar módulos comerciales en mis pruebas y encontré tres alternativas: (1) oxímetros comerciales con salidas digitales o analógicas (en general, caros) que descarté para poder investigar más de cerca el funcionamiento de forma que pudiera construir todo el dispositivo sin atarme demasiado a soluciones comerciales cerradas (2) módulos de LED+fototransistor o LED+fotodiodo, que no me aportaban gran cosa frente a mi propio montaje de los componentes «desnudos», sin filtros ni amplificación de la señal y (3) el módulo de hardware abierto PulseSensor de Joel Murphy y Yury Gitman (originalmente en KikStarter) que además de ser un dispositivo completamente funcional, aporta una detallada documentación del circuito lo que es de gran ayuda para aprender a construir una implementación propia; enésima prueba de que el hardware abierto y el software abierto son dos piezas clave para el desarrollo tecnológico y del conocimiento humano en general. Sólo para la etapa de investigación en un proyecto de este tipo ya merece la pena considerar hacer pruebas con este dispositivo.
En el montaje final usado en mi proyecto he usado un emisor de luz infrarroja (de longitud de onda imprecisa) sin emisor de luz roja, las etapas de amplificación y el filtro pasa-banda. Por ensayo y error he elegido un fototransistor en lugar de un fotodiodo pero el hecho de que algunos dispositivos en producción utilicen estos segundos me hace pensar que, o bien es una elección de importancia secundaria (pueden llegar a funcionar bien ambos componentes) o bien, como decía arriba, mi elección de fotodiodos no ha sido muy afortunada.
